单通道数字式涡流仪,
采用预防性多滤波技术(PMFT),
对金属零部件、
大批量产品及半成品的裂纹、
气孔及研磨烧伤等进行无损检测。

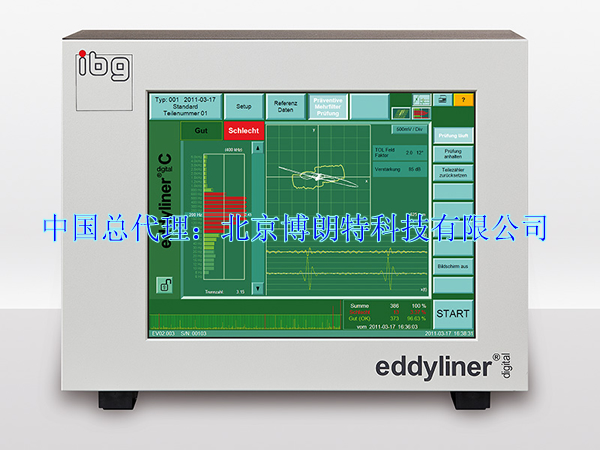

eddyliner digital(数字式)C设计紧凑,单通道裂纹及研磨烧伤检测通道,可配一个探头进行检测,检测可靠,触摸屏操作简便直观。所有功能及检测结果一目了然。

在前置放大器保证很高的检测稳定性及检测结果后,采用特殊处理器立即对测量信号进行数字处理。

eddyliner 基于ibg多年被实践验证的系统概念。可配用ibg家族的所有线圈及探头。所以eddyliner不仅可用于新的任务,而且已有的设备也可升级为具备新技术的eddyliner 。

目前为止,传统的涡流仪都需要复杂及耗时的手动判断及设置合适的滤波带、相位角及增益。我们将其替换为ibg独特的预防性多滤波(PMFT)技术,自动形成公差区域。此涡流技术领域的巨大突破使ibg在涡流裂纹及研磨烧伤检测领域为全球创立了新的标准。

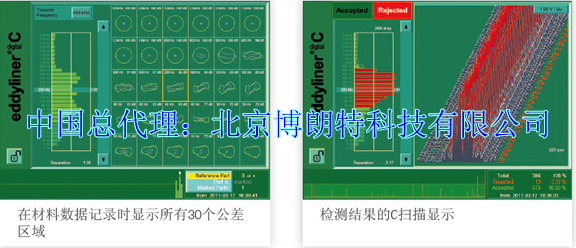

在采用PMFT(预防性多滤波检测技术)材料数据记录(标定)过程中,对几个合格件的表面区域进行扫描,合格表面的涡流“噪声”同时用30个带通滤波进行记录。每一个滤波带,根据合格件允许的涡流“噪声”,360度范围的公差区域自动生成。合格件的涡流信号为表面粗糙度及材料属性的结果。因此,30个公差区域保存了合格件的特定的“指纹”。而且,合格件的边缘效应、淬硬轮廓偏差、偏心等也在材料数据记录时进行标定。在不漏判真正的不合格件的前提下,误判率降到最低。真正的缺陷现在自动检测出来,不论其频率组成或相位组成。甚至事先不预知的缺陷也可通过涡流方法可靠地检测出来。

采用ibg独特的“只采用合格零件标定的理念”,只需数分钟即可完成标定。足够量的合格零件记录为参考零件。按一个键即可切换到PMFT开始检测,就是这么简单!

产品特性
  • 探头
  • 可提供各种不同的裂纹检测探头,具有不同的扫查宽度、灵敏度及设计。对于特殊应用也可提供定做探头。我们紧凑、精确的旋转探头eddyscan H及eddyscan F,可和eddyliner配用,为高速裂纹检测提供解决方案。对探头线故障的监视保证连续检测的高可靠性。

  • 提离补偿
  • 通过提离补偿可对工件旋转偏心进行补偿。此功能要求特殊的提离探头。

  • 直方图

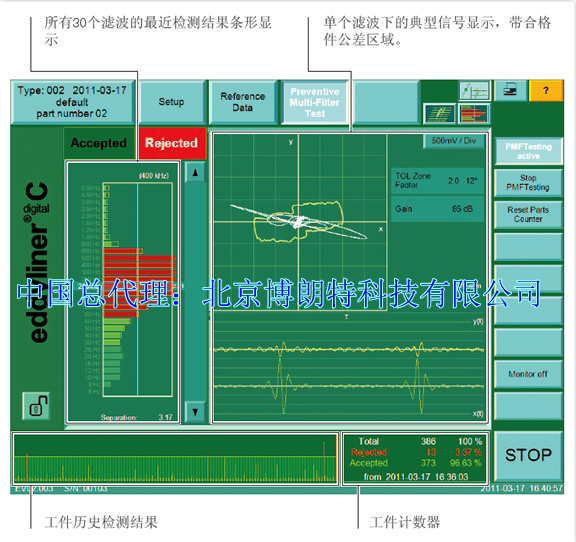

  • ibg多颜色的直方图显示所有参考数据下的检测结果,最后100个不合格件及1000个合格件一览可见,并且可以用于以后评估。一个基本的功能是当标定完成,之后对标定用的合格件在实验室确认,有疑问的不合格件如经确认为合格件,只需按一个键就可将其追加到参考件中。

  • 抑制
  • 抑制功能可对零件上不需要检测的区域如孔洞等进行抑制。

  • 工件类型
  • 可存贮带有所有设置及参考数据的50套工件类型,可通过手动或外接PLC自动切换工件类型。

  • 显示
  • 检测结果可根据选择显示为条形、带公差区域的XY图、X(t)及Y(t)或三维C扫描图。C-扫描图为圆柱表面提供了平面显示,使得缺陷的位置及长度可视化。

  • 频率范围
  • 载频范围从3 kHz 到10 MHz可选,21个步长。30个带通滤波频率范围为6 Hz - 5 kHz。

  • 数据存贮
  • 检测结果、工件类型及仪器设置可内部存贮到闪存上或通过USB接口或网口保存到外部。环形缓冲区的日志档案记录所有的操作、便于服务时快速进行故障诊断。

  • 激活检测
  • 可通过仪器的触摸屏,外接PLC或可选的开始按钮触发检测。

  • 没有PLC时自动线检测
  • 可通过内部的24V直流(2.5安)电源直接控制分选设置、打标装置或显示灯,提供了没有外加的PLC时低成本的小型自动线解决方案。

  • 远程控制
  • 通过VNC软件,每台网络计算机可远程操作eddyliner涡流仪。

  • 操作级别
  • 仪器提供多级密码进入操作级别。

  • 帮助功能
  • 用户随时可以通过屏幕上的帮助功能进入相应的帮助页面,免得查看操作手册。

  • 语言
  • 包括:德语、英语、西班牙语、法语、捷克语、中文、匈牙利语、意大利语、日语、韩文及俄罗斯文。其他语言可选。

  • 屏幕
  • 10.2” TFT触摸屏,彩色显示,分辨率为1024x768像素,可戴手套操作。

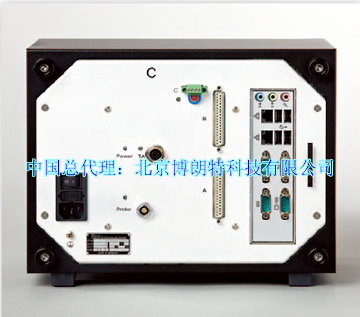

    eddyliner C涡流仪后面板
    外壳
  • 完全密封,因此可用于有灰尘的生产环境。
  • 台式外壳,配有可折叠脚撑。
  • 可选装19”机架
  •
    连接
  • 输入输出口
  • 光隔离接口,用于和PLC连接,配有32个输入及32个输出。
  • 网络
  • 千兆以太网接口
  • 打印机
  • 商业打印机可通过USB 2.0接口连接,打印检测结果。
  • XVGA
  • XVGA接口便于连接外部显示器或投影仪,方便培训。

    技术数据
    主电源:100-240V,50/60Hz
    保护级别:IP 41
    环境温度:0 - 45°C
    相对湿度:最大85%,非冷凝。
    尺寸(宽x高x深):304 x 229 x 200 mm
    重量:6 kg

    高速精确、高灵敏度及温度稳定性 – 各种设计的探头用于裂纹及研磨烧伤检测。
    后左为eddyscan H旋转探头,用于检测工件外径区域;后右为eddyscan F旋转探头,用于检测缸孔及平面区域。
