焊接铆钉
检测设置

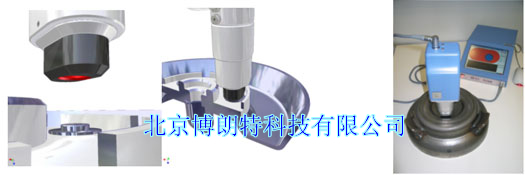

焊接铆钉检测设置
质量
  • 检测分辨率0.1x0.1mm
  • 检测气孔、裂纹及分层
  • 通过闸门调节可以测量不同金属层
  • 测量及扫查结果可以保存
  • 扫查区域10 x 20 mm
  • 不同应用提供不同扫查头
  • 通过耦合剂,适应平的或不同的材料。
检测结果

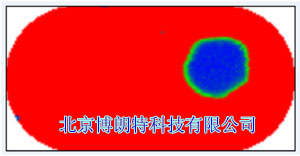

焊接铆钉检测结果 焊接铆钉检测结果
焊接铆钉检测结果
焊接铆钉检测结果 焊接铆钉检测结果
检测原理
焊接铆钉检测原理 生成C扫描图形
焊接铆钉检测结果 焊接铆钉检测结果

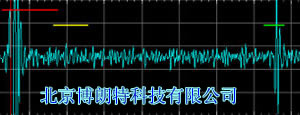

  • 扫查头中的探头不在焊接区域时超声波进入工件碰到第一层板底部后返回。在闸门监视范围内,产生回波,其波幅超过100%屏幕高度,因此,探头检测的此点在C扫描图中为红色。

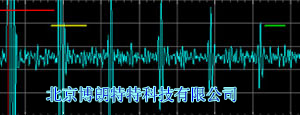

  • 扫查头中的探头在焊点区域,没有缺陷时,超声波进入工件,穿透焊接区域进入第二层板底部后返回。在闸门监视范围内,没有回波。因此,探头检测的此点在C扫描图中为蓝色。

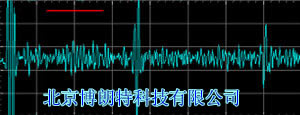

  • 扫查头中的探头在焊点区域,如果有缺陷,则超声波进入工件,碰到缺陷后返回。在闸门监视范围内,产生回波,其波幅超过100%屏幕高度,因此,探头检测的此点在C扫描图中为红色。
  • 扫查过程中,所有超声数据都进行了数字化(有100x200=20000幅A扫描图形),因此,可以对C扫描图形进行测量。
焊接铆钉检测结果 焊接铆钉检测结果
焊接铆钉检测结果 焊接铆钉检测结果
